Система пом'якшення води 1252 Clack C I Duplex + Clack NHWBP (перекриття потоку)

Система пом'якшення води Duplex, призначена для пом'якшення води зі свердловин та інших джерел. Фільтр знижує вміст іонів кальцію і магнію до рекомендованого рівня.

Фільтр обладнано автоматичним п’ятикнопковим керуючим клапаном Clack СІ з клапаном перекривання потоку Clack NHWBP. Регенерація фільтра-пом'якшувача відбувається у автоматичному режимі за сигналом вмонтованого таймера або водолічильника. Сольовий розчин готується у сольовому баку.

Принцип роботи фільтра-пом'якшувача

У системах безперервної дії типу DUPLEX дві фільтруючі колони, включені паралельно і працюють одночасно. За рахунок цього досягається подвійна продуктивність. Кожна колона має свій блок керування, який відповідає за режими фільтрування і регенерації. При цьому блоки управління електрично з'єднані зі спеціальним клапаном, який закриває вихід води з фільтра, що знаходиться на регенерації. Регенерація кожного з фільтрів проводиться по черзі в міру потреби. У момент регенерації працює лише один із фільтрів, тому на час регенерації продуктивність усієї системи падає вдвічі.

Системи типу Duplex відрізняються від систем Twin в два рази більшою продуктивністю при тих же розмірах, колон які фільтрують, при цьому вони мають більшу вартість за рахунок двох окремих блоків управління і клапана з сервоприводом.

В роботу системи закладений простий принцип іонного обміну, який ефективно прибирає жорсткість води. Жорстка вода значно знижує термін служби нагрівальних елементів електрокотлів та побутової техніки. Утворюються вапняні відкладення в трубах і на водопровідної арматури. Приводяться в непридатність змішувачі, кульові крани, лічильники та інші елементи водопроводу. Підвищена жорсткість води шкідлива для здоров'я: утворюється сухість шкіри, йде негативний вплив на внутрішні органи.

При проходженні води через шар іонообмінної смоли відбувається заміна катіонів солей жорсткості на іони натрію, які містяться в порах полімерного іонообмінного матеріалу. Процес іонного обміну триває до повної заміни іонів натрію на поверхні пор іонообмінної смоли на катіони солей жорсткості.

На сильнокислотному катіоніті методом іонного обміну затримуються солі жорсткості по наступній реакції:

2[Кат]Nа + CaCl ↔ [Кат]2Са + 2NaCl

2[Кат]Nа + MgCl ↔ [Кат]2Mg + 2NaCl

Де Кат - катіоніт.

Для періодичної регенерації іонообмінної смоли використовується водний розчин натрію хлориду (NaCl), який готується в спеціальній ємності. Приготовлений насичений розчин солі засмоктується за допомогою ежектора в потік регенераційної води (розбавляючись до 8 - 10% розчину), і пропускається через шар катіоніту.

Процес регенерації проходить через таку реакцію:

[Кат]2Mg + 2NaCl ↔  2[Кат]Nа + MgCl

[Кат]2Са + 2NaCl ↔  2[Кат]Nа + CaCl

Де Кат - катіоніт.

Пом'якшена вода перешкоджає утворенню іржі на металевих деталях, зменшує витрати миючих засобів, значно підвищує комфорт при гігієнічних процедурах.

М’яка вода дозволяє встановлювати питтєві фільтри з ультра фільтрацією та зворотним осмосом, що значно збільшує термін служби мембран

Застосування фільтра-колони пом'якшення , Clack

Заміські будинки, школи, дошкільні заклади, кафе, ресторани, готелі, невеликі промислові підприємства та ін.

Регенерація фільтра

На регенерацію фільтри виводяться автоматично за кількістю пом'якшеної води. Витрата солі на одну регенерацію залежить від кількості засипки в іонообмінному фільтрі, і становить близько 100-160 г на 1 л засипки.

Установка пом'якшення води є повністю автоматизованою системою та практично не потребує втручання користувача.

Єдиною операцією, що проводиться вручну, є засипання солі в ємність для сольового розчину

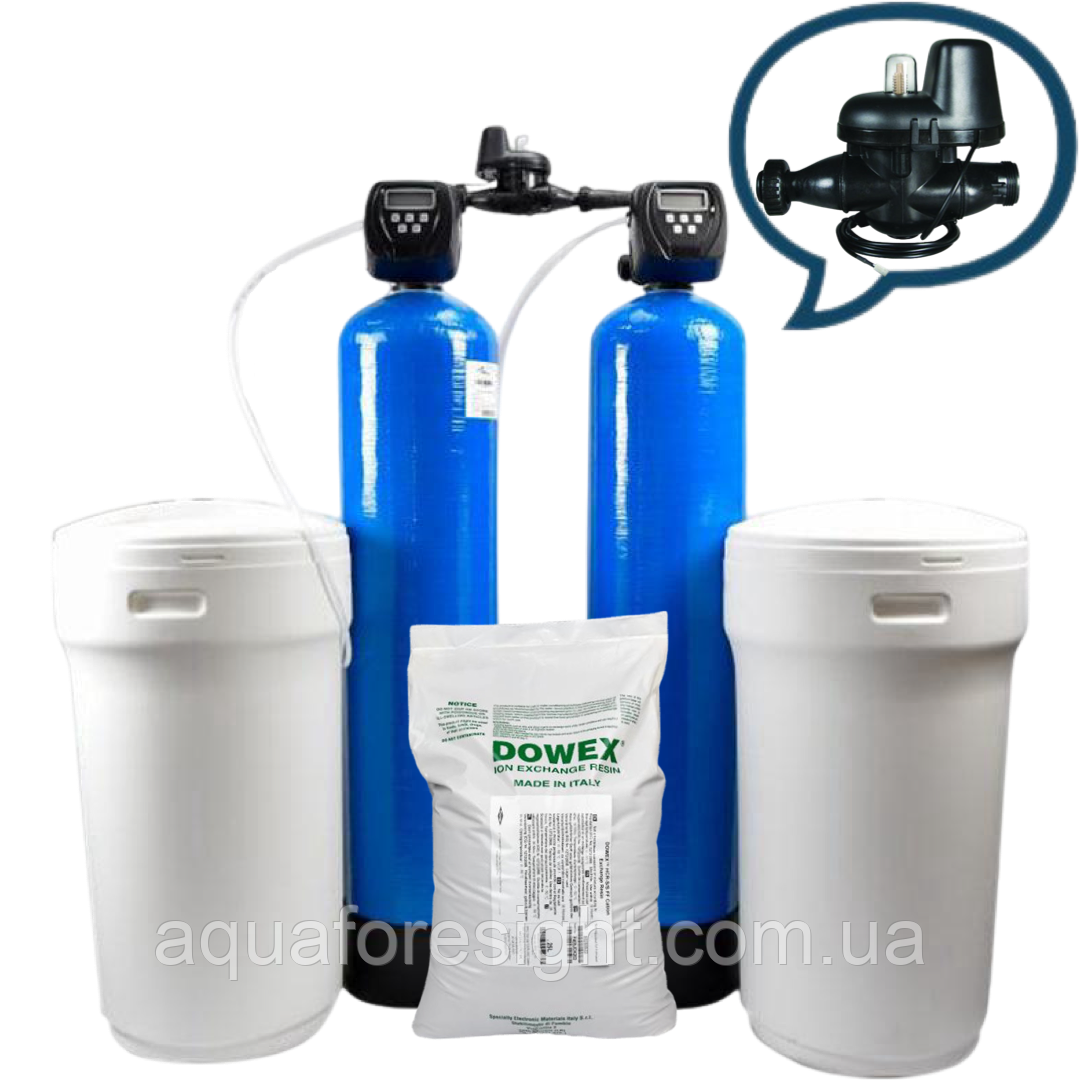

Для видалення з води іонів солей жорсткості (Ca, Mg) використовується установка пом'якшення іонообмінного типу, яка складається з:

- Керуючий клапан Clack WS 1 CI - 2 шт.

- Клапан перекривання потоку Clack WS 1/1.25 NHWBP FF/FM - 1 шт.

- Кабель для з'єднання клапана WS1 2х конт. - 1 шт.

- Мікроперемикач з кабелем до клапана керування WS1/1,25/1,5' Clack - 1 шт.

- Балон 12X52 – 2.5 - 2 шт.

- Труба Ø 1,05" з нижнім дистриб'ютором L - 54" - 2 шт.

- Катоніт DOWEX HCR-S/S - 100 л.

- Сольовий бак Canature 100 л у зборі - 2 шт.

Технічні характеристики
