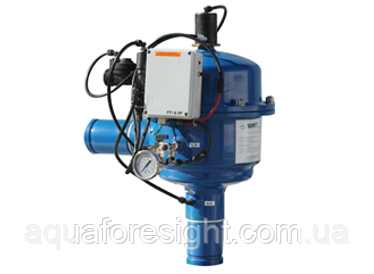

Автоматичний сітчастий фільтр Yamit AF102F (ціна з ПДВ)

Автоматичний сітчастий фільтр Yamit AF102F (ціна з ПДВ)

111 501

  • Немає в наявності
  • Код: 21-0492
+380 (73) 238-29-97
СМС, Viber, WhatsApp, Telegram
  • +380 (50) 238-29-97
  • +380 (44) 238-29-97
повернення товару протягом 14 днів за рахунок покупця
Автоматичний сітчастий фільтр Yamit AF102F (ціна з ПДВ)Автоматичний сітчастий фільтр Yamit AF102F (ціна з ПДВ)
111 501
Немає в наявності
+380 (73) 238-29-97
СМС, Viber, WhatsApp, Telegram
  • +380 (50) 238-29-97
  • +380 (44) 238-29-97
Опис
Характеристики
Специфікація
Інформація для замовлення

Автоматичні фільтри AF-120

Високоефективний сканерный самоочисний автоматичний напірний фільтр низької продуктивності

СТАНДАРТНЕ ВИКОНАННЯ

  • вхідний і вихідний трубопроводи під кутом 90°
  • матеріал корпусу фільтра - вуглецева сталь
  • антикорозійний захист - електростатичне покриття поліефірної порошковою або епоксидною смолою з товщиною шару 150-200мкм з наступною термообробкою
  • сітка з нержавіючої сталі зі ступенем фільтрації 50-400 мікрон
  • мінімальний робочий тиск 2,0 бар
  • максимальний робочий тиск 10 бар
  • втрата тиску 0,1 бар
  • максимальна температура води 65°С
  • напруга в системі живлення 9V, 12V постійного струму, 24V перемненного струму
  • підключення - фланець, внутрішня різьба (до 4"-100мм)

Конструкція забезпечує при невеликих габаритах гранично зручне обслуговування з можливістю повного розбирання без відключення від трубопроводів.

Стандартний варіант поставки передбачає як фланцеве, так і різьбове з'єднання з трубопроводами.
Молодші моделі фільтра з діаметром підключення 2-4" (50-100мм) випускаються в двох варіантах - з звичайною сіткою і сіткою збільшеної площі (індекс "S" в назві). Фільтри із збільшеною площею сітки забезпечують підвищену продуктивність при тонких сітках.

Застосування:

  • Сільське господарство:
    • Очищення води для крапельного поливу
    • Очистка воды для птицефабрик и животноводческих ферм
  • Очистка небольших объемов воды оборотных циклов металлургических, химических предприятий и предприятий энергетики.
    • Очистка воды оборотных циклов до и после градиреннями.
    • Очистка воды оборотных циклов перед теплообменниками.
    • Очистка воды оборотных циклов перед котлами и парогенераторами.
  • Ирригация.
  • Целлюлозно-бумажная промышленность.
  • Предварительная очистка воды для коммунальных нужд. Первый этап подготовки питьевой воды из открытых источников и скважин.
  • Защита насосов и другого оборудования.
  • Предварительная очистка воды в пищевой и фармацевтической промышленности.

Поставляется также полный аналог этого фильтра, но с электрическим приводом - СЕРИЯ AF-200E


Автоматические фильтры Yamit (Ямит) с гидравлическим приводом 100 200 800 202 203 204 206 208

  1. Гидравлический поршень
  2. Полость гидравлического двигателя
  3. Соленоидный клапан
  4. Электрический блок управления
  5. Индикатор перепадов давления
  6. Гидравлический двигатель
  7. Всасывающее сопло
  8. Грязеуловитель
  9. Водозаборник
  10. Слив
  11. Сетка с мелкими отверстиям
  12. Гидравлический промывной клапан


Технические характеристики

Модель

Присоединение
(дюйм/мм)

Площадь сетки
(см2)

Размер сетки
Ø/длина (мм)

Расход для промывки
(м³/ч)

AF-102

AF-202
AF-202S
AF-203
AF-203S
AF-204
AF-204S
AF-206
AF-208

2/50

2/50
2/50
3/75
3/75
4/100
4/100
6/150
8/200

610

1100
1630
1100
1630
1630
3100
4500
5780

225/157

225/157
225/227
225/157
225/227
225/227
225/487
225/685
280/748

3.5

6
6
6
6
6
20
20
20

ВАРИАНТЫ УСТАНОВКИ ФИЛЬТРОВ СЕМЕЙСТВА F-200



Автоматические фильтры Yamit (Ямит) с гидравлическим приводом 100 200 800 202 203 204 206 208

  1. Фильтр
  2. Подача грязной жидкости
  3. Отбор очищенной жидкости
  4. Задвижка байпасс
  5. Задвижка на подаче воды
  6. Задвижка на отборе воды
  7. Технологическая зона для разборки


Автоматические фильтры Yamit (Ямит) с гидравлическим приводом 100 200 800 202 203 204 206 208

  1. Фильтр
  2. Подача грязной жидкости
  3. Отбор очищенной жидкости
  4. Шламопровод
  5. Задвижка на подаче воды
  6. Задвижка на отборе воды
  7. Технологическая зона для разборки

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ СЕМЕЙСТВА AF

Модель

Вес в упаковке
(кг)

Вес рабочий
(с водой) (кг)

Габариты в упаковке
(м)

AF-102

AF-202
AF-202S
AF-203
AF-203S
AF-204
AF-204S
AF-206
AF-208

16

38
42
38
44
50
70
90
150

19

42
53
41
56
63
102
127
219

0.60x0.30x0.30

0.77x0.58x0.58
0.87x0.58x0.58
0.77x0.58x0.58
0.87x0.58x0.58
0.87x0.58x0.58
1.22x0.68x0.68
1.41x0.68x0.68
1.43x0.87x0.83

Основні
ВиробникYamit
