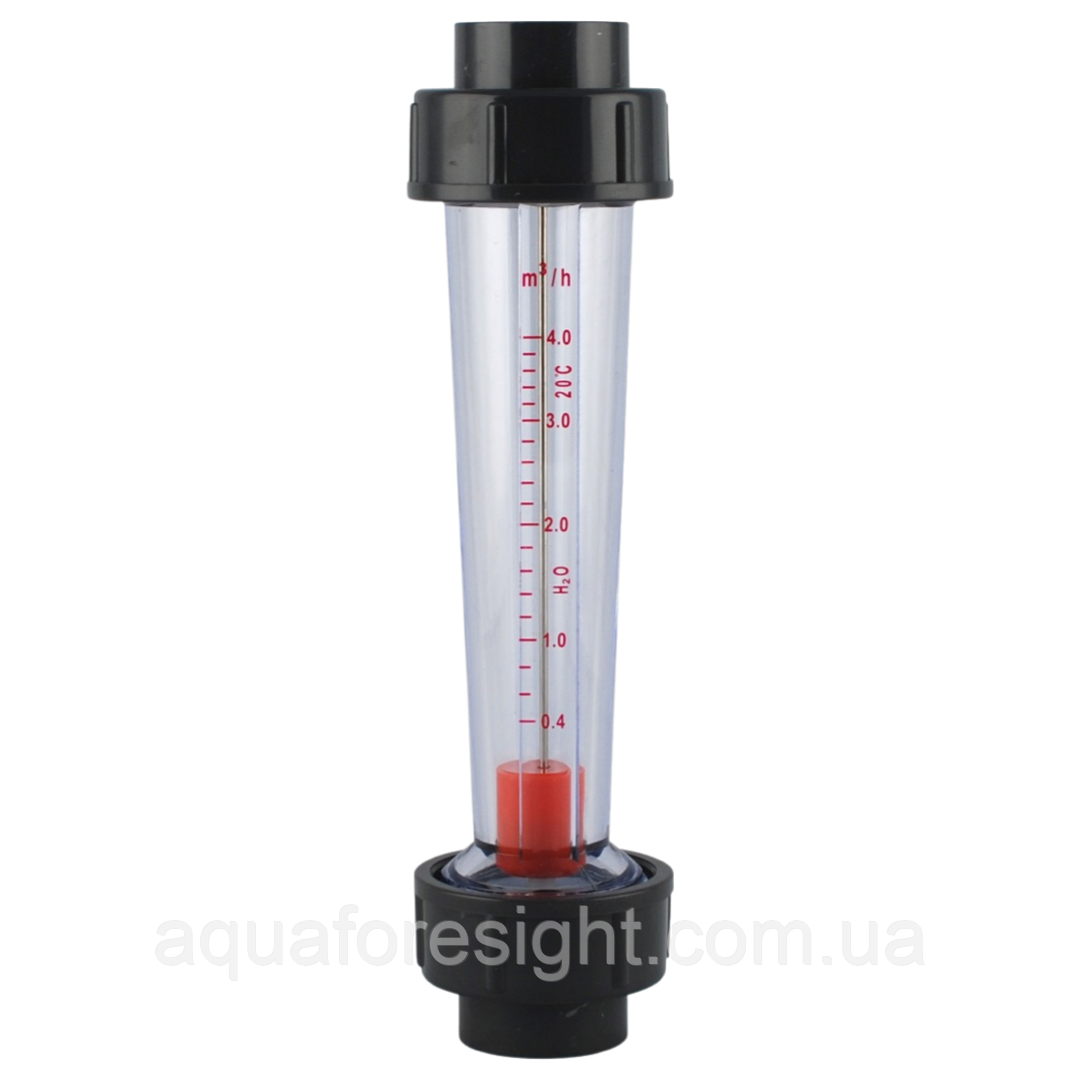

Ротаметр натрубний Zyia LZS-32 (400 - 4000 л/год)
2 465 ₴
- В наявності
- Код: 17-0143
- +380 (50) 238-29-97
- +380 (97) 238-29-97
- +380 (44) 238-29-97
Ротаметр LZS являє собою пристрій для вимірювання та контролю потоку рідини або газу у різних промислових та лабораторних додатках. Він має просту конструкцію і заснований на принципі змінного опору, що дозволяє точно вимірювати та візуалізувати потік середовища.
✅ Переваги ротаметра LZS:
🌡️ Точні вимірювання: Ротаметр LZS забезпечує високу точність вимірювання потоку рідини чи газу. Він дозволяє операторам контролювати та налаштовувати потік відповідно до вимог процесу.
📊 Візуальне відображення: Ротаметр має масштабну шкалу та плаваючу кульку або платівку, які рухаються всередині прозорої трубки залежно від потоку. Це дозволяє візуально оцінити поточний рівень потоку та вжити необхідних заходів.
💪 Міцна конструкція: Ротаметр LZS виготовлений з високоякісних матеріалів, що забезпечують довговічність та стабільність роботи. Він здатний витримувати високі температури, тиску та агресивні середовища.
🔧 Легка установка та обслуговування: Ротаметр має компактний розмір та просту конструкцію, що робить його легким в установці та обслуговуванні. Він може бути інтегрований у систему з мінімальними зусиллями.
📐 Технічні характеристики ротаметра LZS можуть включати діапазон вимірювання потоку, максимальний тиск і температуру експлуатації, тип з'єднання та інші параметри, які залежать від конкретної моделі та вимог додатка.
💻 Ротаметр LZS широко застосовується у різних галузях, таких як хімічна промисловість, харчова промисловість, нафтогазова промисловість, фармацевтика та інші. Він знаходить застосування в системах контролю та регулювання потоку, забезпечуючи безпеку та ефективність процесів.
N |
Модель |
Діапазон вимірювань |
Точність |
Характеристика вимірюваного середовища |
|
LZS |
Температура, °С |
Тиск, МПа |
|||
15 |
LZS-15EР |
5-50 л/г 10-100 л/г 16-160 л/г |
± 4% |
0-60 |
<= 0,6 |
25 |
LZS-25EР |
140-1400 л/г |
|||
32 |
LZS-32EР |
0,3-3 м3/г |
Монтаж ротаметрів серії LZS-E на трубопроводі
Вибір місця розташування ротаметра
- При виборі місця установки ротаметрів LZS-E слід дотримуватися наступних правил:
- У місці установки ротаметрів не повинно бути сильної вібрації і високих температур.
- Ротаметри повинні бути встановлені строго вертикально (±5°) для підтримки точності вимірювань.
- Ротаметри не повинні встановлюватися в точці натягу трубопроводу і вони не повинні бути опорою для трубопроводу.
- Уникайте встановлення ротаметрів на ділянках з можливою пульсацією потоку та гідравлічним ударом, що може призвести до поломки ротаметра.
- Не рекомендується встановлювати ротаметри на лініях, керованих магнітними, електромагнітними, кульковими або іншими швидковідкриваються засувками і клапанами.
- Ротаметри повинні бути захищені від прямих сонячних променів.
- Ротаметри повинні встановлюватися в легкодоступних місцях, які зручні оператору для зчитування даних.
- Мінімальна довжина прямих ділянок перед і після ротаметра повинна бути не менше п'яти номінальних діаметрів.
Підготовка ротаметрів до монтажу
- перевірити комплектність ротаметра і цілісність пластикового корпусу;
- перевірити вільний рух поплавця всередині корпусу ротаметра;
- промити трубопроводи перед установкою приладу;
- зняти з ротаметра захисний провід (якщо такий є) або інші матеріали, призначені для запобігання пошкодження ротаметра під час його транспортування
Установка ротаметрів на трубопровід
- Щоб встановити модель LZS-EF, потрібно зробити наступне:
- прикрутити ротаметр на нижній штуцер трубопроводу так, щоб шкала приладу була перед оператором;
- прикрутити верхній штуцер на ротаметр
Для установки моделі LZS-EP необхідно виконати наступні операції:
- Покладіть ротаметр на клей, безпосередньо вставивши його в трубопровід з НПВХ-пластика, ПВХ або АБС. Необхідно використовувати клеї, спеціально призначені для склеювання ПВХ, ПВХ або АБС-пластика. Увага! Необхідно чітко слідувати інструкції виробника клею для виконання клейових робіт.
- При виявленні течі слід затягнути верхню або нижню кришку. Якщо це не допомогло, замініть кільце ущільнювача.
- Зчитайте показання по найбільшому діаметру поплавця. Увага: При первинному запуску повільно відкривайте подає клапан до його повного відкриття. Потім зменшіть витрату до необхідного значення.
Основні атрибути | |
---|---|
Виробник | ZYIA |
Країна виробник | Китай |
Загальні параметри | |
Вага | 0.3 кг |
Висота | 430 мм |
Довжина | 88 мм |
Ширина | 88 мм |
Основні | |
Застосування датчика | Вода, Рідини |
Стан | Нове |
- Ціна: 2 465 ₴
