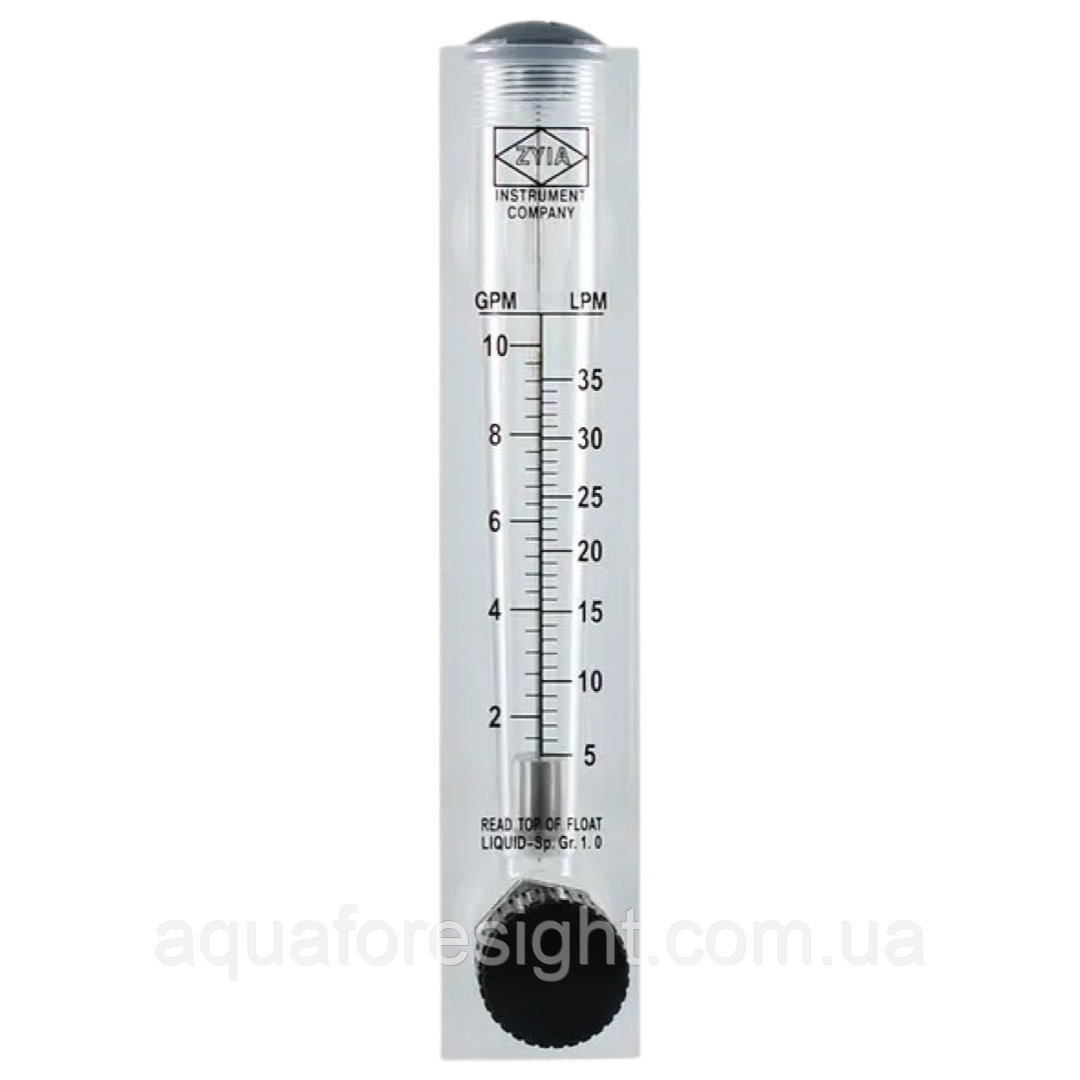

Ротаметр панельний Zyia LZM-25ZT-2-20 GPM з регулюванням (10 - 70 л/хв)

Акрилові панельного типу поплавкові ротаметри LZM-Z (LZM-15Z, LZM-25Z) призначені для контролю витрати непульсуючих, однофазних рідин (води) в широкому діапазоні вимірювань від 0.006 до 10.2 м/ч3

Області застосування ротаметрів LZM-Z

- у технологічних процесах очищення води для побутового та промислового використання
- хімічна промисловість
- Нафтова (нафтогазова, нафтовидобувна) промисловість
- харчова промисловість
- Фармацевтична промисловість

Переваги ротаметрів LZM-Z:
- Простота і надійність конструкції,
- Забезпечений притискними гайками для надійного кріплення,
- Широкий діапазон контролю витрати води,
- Удароміцність акрилового (хусткового) корпусу,
- Довгий термін служби,
- Низька ціна (щодо середньоринкової вартості аналогів).

Принцип дії поплавкових витратомірів — ротаметрів LZM-Z заснований на зміні площі прохідного перерізу ротаметричної трубки при переміщенні поплавця, що знаходиться у зваженому стані, під дією сил гідродинамічного потоку вимірюваного середовища і сили тяжіння поплавця.
Для створення потрібного обертального руху поплавець має у верхній частині спеціальну косу нарізку, внаслідок чого відбувається центрування поплавця без зіткнення з стінками вимірювальної трубки. Витрата вимірюваної рідини визначають за шкалою, розташованою на прозорій трубці ротаметра (у LZM-Z (ЛЗМ-З) прозорий удароміцний акриловий (пластиковий) корпус).

Для зміни витратних характеристик витратомірів — ротаметрів LZM-15Z (-25Z) змінюють масу поплавця, що використовується, так як при більшій масі поплавця ротаметри можуть виміряти більшу витрату рідини.
Градуювальна характеристика витратомірів-ротаметрів LZMZ визначається для конкретної рідини. При застосуванні ротаметрів інших вимірюваних середовищ вводять поправку на відносну щільність відповідної рідини (відносно води).

Існує дві серії панельних ротаметрів – LZM та LZM-Z. Діапазони вимірювань витрати та приєднувальні розміри (різьблення приєднання) однакові для обох серій. У ротаметрах LZM-Z використовуються дві шкали виміру. GPM - галонів за хвилину.

При експлуатації ротаметрів дуже важливо правильно зчитувати показання приладів. Оскільки залежно від діапазону вимірювань поплавець приладу має різну форму. Форма поплавця розроблялася індивідуально для кожного типорозміру з урахуванням гідравлічного опору, розширення корпусу ротаметра, різних сил, що діють поплавок і т.д.

На малюнку представлені основні типи поплавців:

• циліндричний з конічним низом:
• циліндричний з конічним низом та спідницею;
• грибоподібного типу;
• сферичний

Стрілка на малюнку вказує, що це точка поплавця при поєднанні з ризиком корпусу ротаметра дасть користувачеві поточне показання витрати рідини або газу. Ви можете зчитувати показання згідно з наведеними нижче малюнками.
