Обмежувач дренажу для клапанів Clack

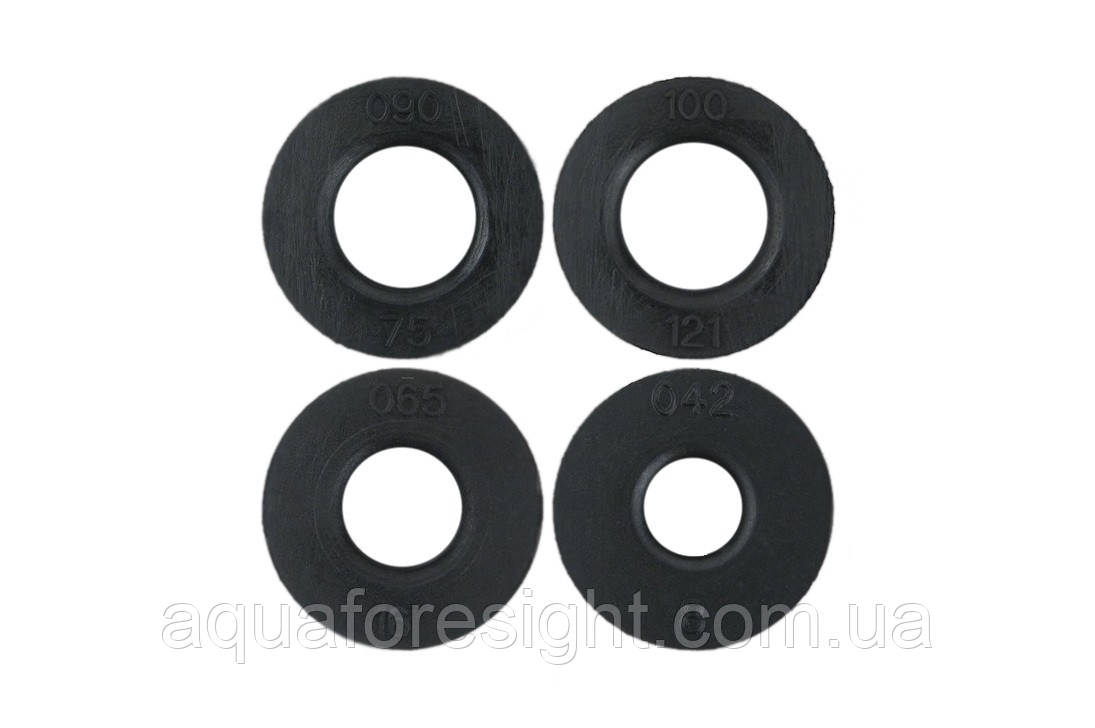

Регулятор потоку дренажної лінії забезпечує необхідне розширення шару завантаження, що фільтрує, регулюючи швидкість потоку води, яка скидається в дренаж. Регулятор потоку дренажної лінії є гнучкою, схожою на шайбу деталь з маленьким отвором і чітко опресованим контуром. В області тисків від 1,5 до 8,5 атмосфер швидкість потоку води може коливатися в інтервалі ±10%. Регулятор потоку дренажної лінії маркується трьома цифрами, які відповідають швидкості потоку галонах в хвилину.
Таблиця обмежувачів потоку дренажної лінії (DLFC) для клапанів Clack
|
Фітинг дренажної лінії |
Код регулятора потоку |
Номер регулятора потоку | Швидкість зворотного промивання | |
|
Галлон/хв |
Л/хв | |||
|
¾” |
V3162-007 |
007 |
0,7 |
2,6 |
|
¾” |
010 |
1,0 |
3,8 |
|
|
¾” |
V3162-013 |
013 |
1,3 |
4,9 |
|
¾” |
V3162-017 |
017 |
1,7 |
6,4 |
|
¾” |
022 |
2,2 |
8,3 |
|
|
¾” |
027 |
2,7 |
10,2 |
|
|
¾” |
032 |
3,2 |
12,1 |
|
|
¾” |
042 |
4,2 |
15,9 |
|
|
¾” |
053 |
5,3 |
20,1 |
|
|
¾” |
065 |
6,5 |
24,6 |
|
|
¾” |
075 |
7,5 |
28,4 |
|
|
¾” |
090 |
9,0 |
34,1 |
|
|
¾” |
100 |
10,0 |
37,8 |
|
|
1” |
110 |
11 |
41,6 |
|
|
1” |
130 |
13 |
49,2 |
|
|
1” |
170 |
17 |
64,3 |
|
|
1” |
200 |
20 |
75,7 |
|
|
1” |
250 |
25 |
94,6 |
|
Регулятор потоку в дренажній лінії та фітинг розташовуються у верхній частині керуючого блоку та замінюються без використання спеціальних інструментів.
